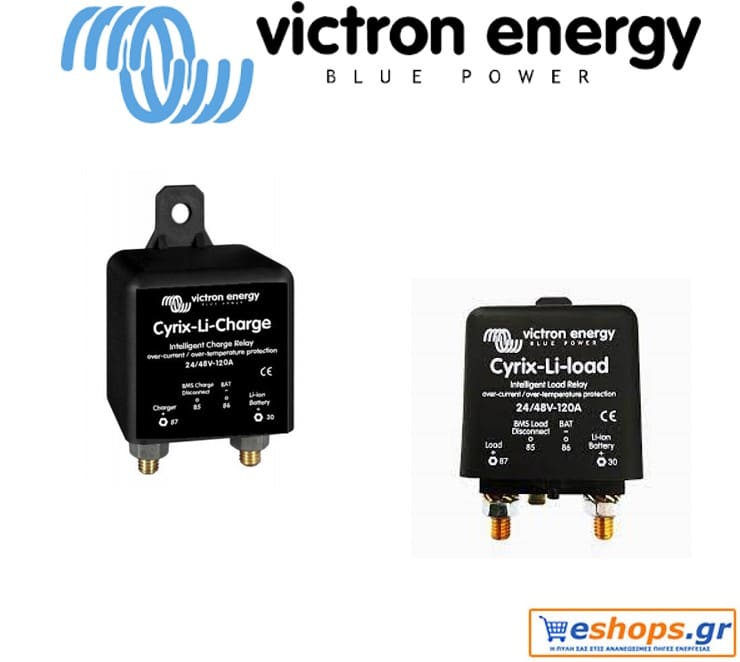

Cyrix-Li-Charge 24/48V-120A

Έξυπνο ρελέ φόρτισης Victron Cyrix-Li-Charge 24/48V-120A

Ρελέ βαρέως τύπου  Cyrix-Li-Charge 24/48V-120A ελεγχόμενο από μικροεπεξεργαστή που συνδέει αυτόματα τις μπαταρίες παράλληλα όταν μία από αυτές έχει φτάσει σε μια προκαθορισμένη τάση (που υποδεικνύει ότι η μπαταρία φορτίζεται) και αποσυνδέεται όταν η τάση μειωθεί κάτω από το επίπεδο πλεύσης (δείχνοντας ότι μία ή περισσότερες μπαταρίες είναι αποφορτίστηκε). Οι συνδυαστές μπαταριών Cyrix είναι μια εξαιρετική αντικατάσταση των απομονωτών διόδου.

Η μπαταρία LiFePO4: αποτροπή κυψέλης υπό τάση, υπερβολική τάση και υπερβολική θερμοκρασία
Η πρώτη γραμμή προστασίας είναι η εξισορρόπηση κυψελών. Όλες οι μπαταρίες Victron LiFePO4 έχουν ενσωματωμένη εξισορρόπηση κυψελών. Η δεύτερη γραμμή προστασίας αποτελείται από:

• διακοπή του φορτίου σε περίπτωση επικείμενου στοιχείου υπό τάση, και
• τερματισμός λειτουργίας ή μείωση του ρεύματος φόρτισης σε περίπτωση επικείμενης υπερτάσεως του στοιχείου, υψηλής θερμοκρασίας (>50°C) ή χαμηλής θερμοκρασίας (<0°C).

Το VE.Bus BMS είναι ο πυρήνας της δεύτερης γραμμής προστασίας. Ωστόσο, δεν μπορούν να ελεγχθούν απευθείας όλα τα φορτία ή οι φορτιστές από το VE.Bus BMS. Για την απενεργοποίηση τέτοιων φορτίων ή φορτιστών είναι διαθέσιμοι αρκετοί ελεγχόμενοι διακόπτες Cyrix VE.Bus BMS.

Cyrix-Li-Charge

Το Cyrix-Li-Charge 24/48V-120A θα συνδέσει έναν φορτιστή μπαταρίας με καθυστέρηση 3 δευτερολέπτων:

• εάν η έξοδος αποσύνδεσης φόρτισης του VE.Bus BMS είναι υψηλή και
• εάν ανιχνεύει 13,7 V (αντίστοιχα 27,4 V ή 54,8 V) ή περισσότερο στον ακροδέκτη σύνδεσης του φορτιστή μπαταρίας, και
• εάν αισθανθεί 2V ή περισσότερο στον ακροδέκτη της μπαταρίας του (το Cyrix θα παραμείνει ανοιχτό, εάν δεν συνδεθεί στην μπαταρία). Το Cyrix-Li-Charge θα απεμπλακεί αμέσως κάθε φορά που η είσοδος ελέγχου του γίνεται ελεύθερα αιωρούμενη, σηματοδοτώντας το στοιχείο πάνω από την τάση ή το στοιχείο πάνω από τη θερμοκρασία.

Γενικά, ένας συναγερμός υπέρβασης τάσης κυψέλης θα επαναφερθεί λίγο μετά τη διακοπή της φόρτισης. Στη συνέχεια, το Cyrix θα επανασυνδέσει τον φορτιστή μετά από καθυστέρηση 3 δευτερολέπτων. Μετά από δύο προσπάθειες επανασύνδεσης με καθυστέρηση 3 δευτερολέπτων, η καθυστέρηση αυξάνεται στα 10 λεπτά. Όποτε η τάση της μπαταρίας είναι μικρότερη από 13,5 V (αντίστοιχα 27 V ή 54 V), το Cyrix θα απεμπλακεί με καθυστέρηση 1 ώρας.

Σημείωση 1: Σε περίπτωση μηδενικού ρεύματος εκφόρτισης ή μικρού ρεύματος εκφόρτισης, το Cyrix δεν θα αποδεσμευτεί λίγο μετά την απενεργοποίηση και/ή την αποσύνδεση του φορτιστή, επειδή η τάση της μπαταρίας θα παραμείνει υψηλότερη από 13,5 V.
Σημείωση 2: Εάν, μετά την απεμπλοκή του Cyrix, η έξοδος του φορτιστή μπαταρίας αυξηθεί αμέσως στα 13,7 V ή περισσότερο, το Cyrix θα επαναεμπλακεί, με καθυστέρηση 3 δευτερολέπτων.

Ένας ενσωματωμένος μεταβατικός καταστολέας τάσης θα περιορίσει την απότομη αύξηση της τάσης που μπορεί να συμβεί όταν το Cyrix αποδεσμευτεί ξαφνικά λόγω υπέρτασης κυψέλης ή υπερβολικής θερμοκρασίας.
